机床轴承有哪些型号？主轴轴承怎么配置？

轴承对机床加工设备来说，是非常重要的零件，不但可以支撑主轴稳定运行，同时也能减少摩擦、降低噪音。想让机床维持较高的精度，就得选择合适的主轴轴承，那么机床轴承型号有哪些？

机床轴承有哪些型号？

不同加工机床的实际工况是不一样的，对轴承类型、型号的需求也大不相同，常见的轴承型号参考如下：

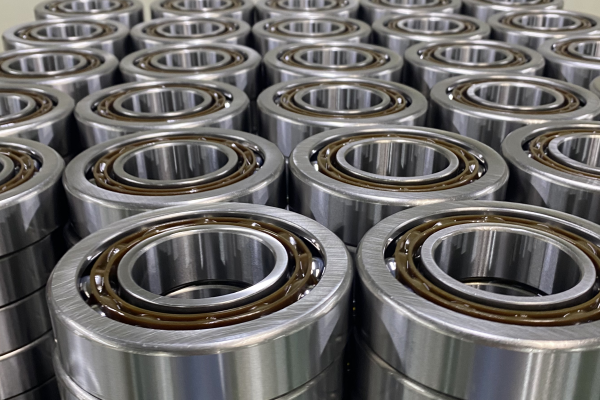

1、角接触球轴承 ，多种接触角设计，具有高精度、长寿命优势。单列角接触球轴承只能承受承受单向的径向负荷，可以多联组配使用，提供轴承负载能力。型号以7开头，常见的7204C、7005AC、7905B等等，广泛用在数控机床的主轴、导轨、转台等关键部位。

2、深沟球轴承，制造成本低，摩擦力小、精度高、寿命长，可以承受径向和轴向负荷。型号以6开头，比如6205、6207等，用在加工要求不高的机床主轴上。

3、圆柱滚子轴承 ，由圆柱滚子、内外圈、保持架组成，具有高精度、高刚性、承载力高的优点，能承受径向、轴向载荷。型号通常以NU、NJ、N、NN开头，例如NU309、NJ309，可以与角接触球轴承搭配使用在精密磨床、机床场合。

4、圆锥滚子轴承，由滚子、大锥角内圈和小锥角外圈组成，这种轴承精度高、刚性好、抗冲击性能好，可以承受较大的工作载荷。通常以3开头表示型号，比如 32036、32004E，可以用在重载工况的加工机床中。

5、调心球轴承，内圈和外圈球面中心可在一定范围内自动调心，型号一般以“2”或“1”开头，比如2207、1308，适合用在轴与座孔不同心或轴有挠曲变形的场合。

主轴轴承怎么配置

1、单列配置。单个轴承装配到机床主轴上，注意只能用在低负荷或不需要特别高精度的场合。

2、背对背配置。两个角接触球轴承的外圈宽端相对配置，适合需要刚性、能承受双向轴向载荷的场合，同时可以承受较大倾覆力矩。

3、面对面配置。轴承外圈的窄端相对放置，比较适合轻负荷、受力方向不稳定的主轴结构，但是刚性略低于背对背配置。

4、串联配置。多个轴承串联排列，滚动体接触线平行分布，可以显著提升单一方向的轴向载荷承受能力。

5、组合配置。背对背、面对面和串联配置的组合，比如DDB、DFT等，有效提高主轴系统的刚性，承载能力也更强。
